Wanna ultradźwiękowa

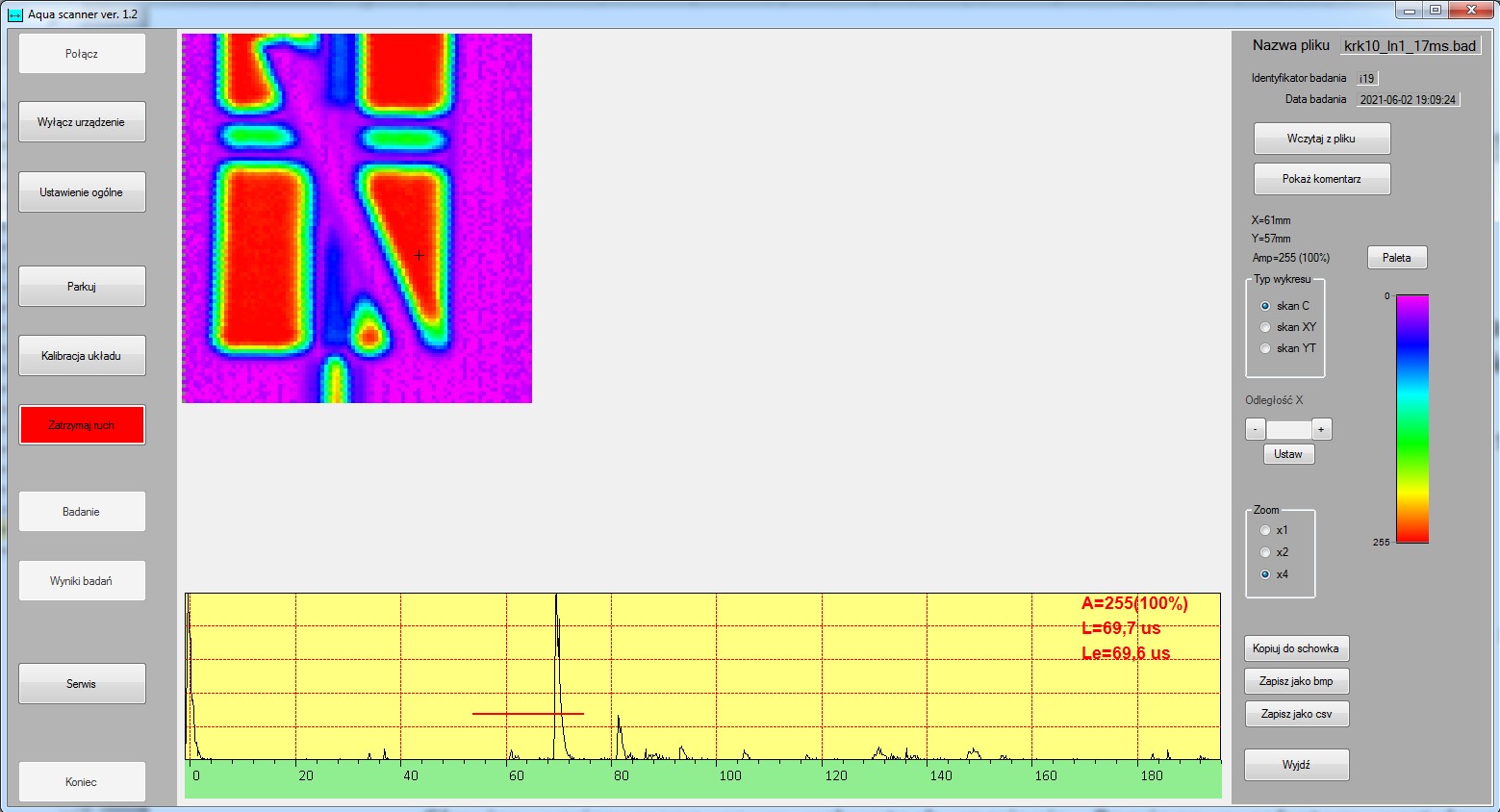

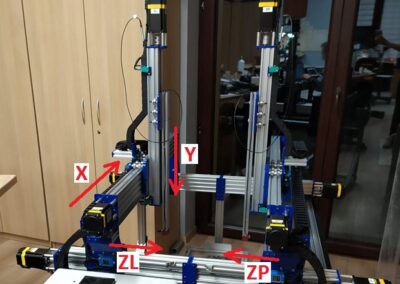

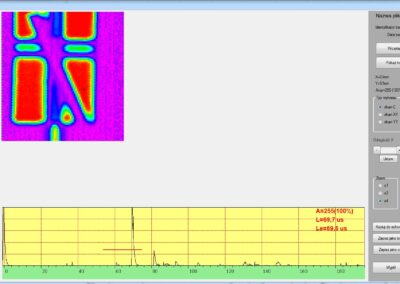

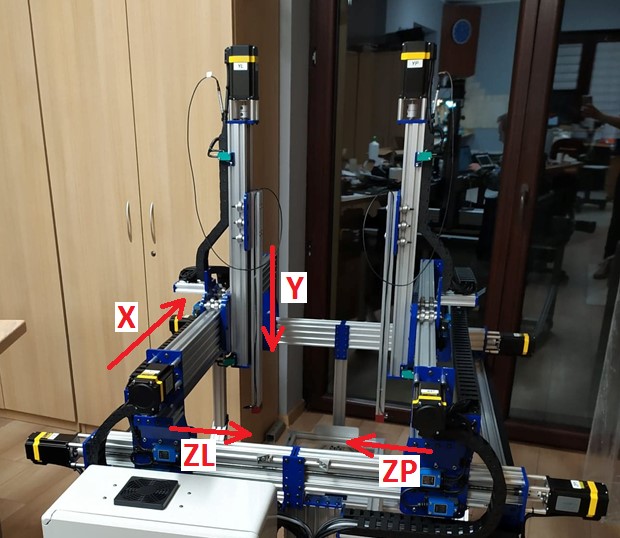

Na zlecenie Instytutu Technicznego Wojsk Lotniczych opracowana została wanna ultradźwiękowa umożliwiająca badania techniką przepuszczania oraz echa. Maksymalne wymiary elementów, które mogą być badane to 600x250x100 mm. Część ultradźwiękowa systemu składa się z głowic normalnych o częstotliwości 5 MHz, defektoskopu wielokanałowego i komputerowego programu sterująco-archiwizującego. Układ mechaniczny pozwala na równolegle przemieszczanie głowic w trzech wymiarach. Badania wykonywane są automatycznie, wyniki mogą być kontrolowane na ekranie komputera w postaci A-scanów i zbiorczego zestawienia graficznego. Zapisywany jest cały proces badania. Dzięki temu możliwa jest złożona analiza wyników – tworzenie różnego rodzaju przekrojów i wyznaczania powierzchni i położenia wykrytych wad. Układ może pracować techniką przepuszczania lub techniką echa dla obu głowic. System wykorzystywany jest głównie do badań elementów kompozytowych.
